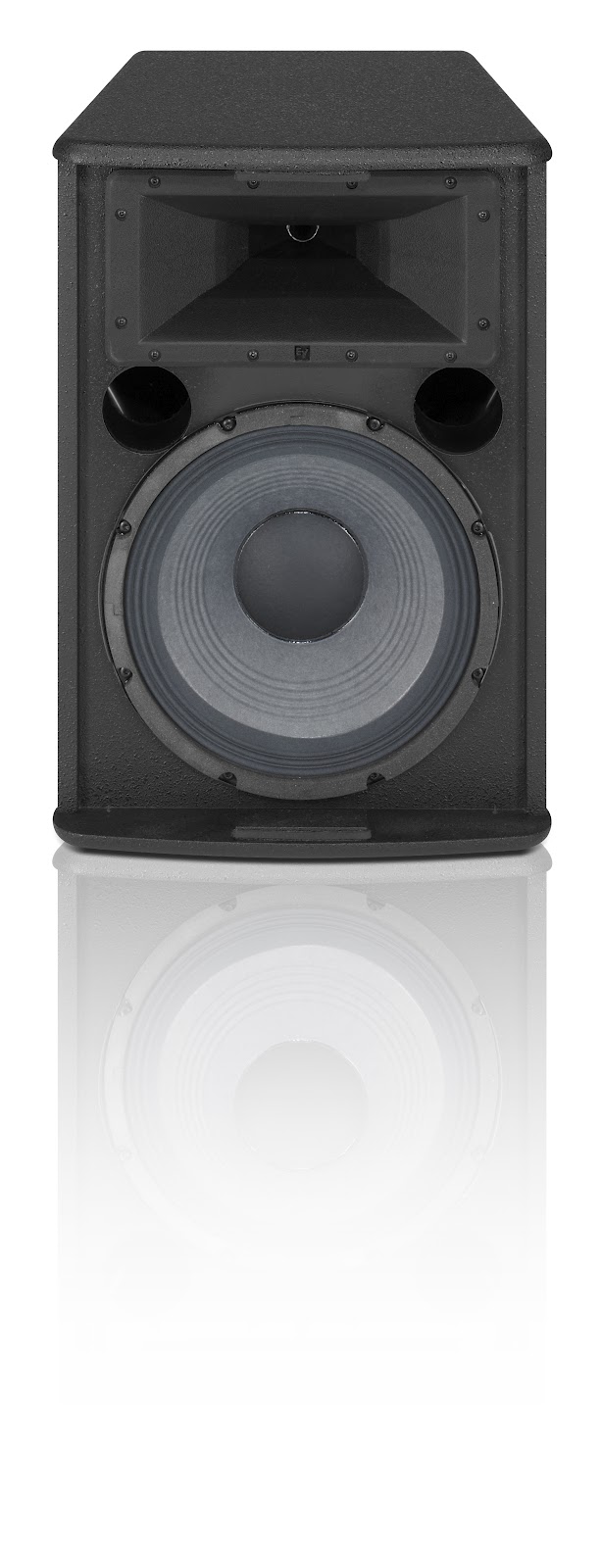

2-Way Fullrange Cabinet C 12.2 12“ / 1.25“

-
The C 12.2 is a compact, trapezoidal 12” / two-way full-range cabinet offering very high
power handling (500 W continuous / 2000 W peak) and sensitivity of 97 dB 1W / 1m.
The low frequencies are transduced by an SMX 2120 woofer, whilst in the high frequency
range, a DH3 compression driver in a 90° x 50° constant directivity horn handles everything
above 1650 Hz. Flying points for eyebolts allow the cabinets to be flown vertically
or horizontally. Available as an option is the DC-MBC12-UMH mounting bracket, which is
compatible with the DYNACORD PI-Easy mounting system and supports up to three levels
of orientation. To extend the low bass performance, a Sub 1.15 subwoofer connected in
parallel is recommended. This combination is also ideal for an active two-way system
together with the DSP 260 or DSP 600 controllers and power amplifiers from the SL
series.
download datasheet pdf
